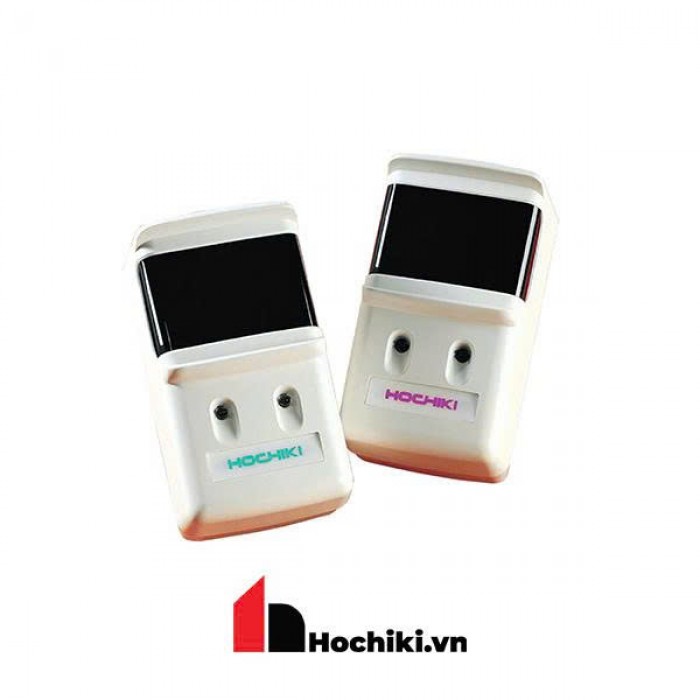

Giới thiệu chung về đầu báo khói Beam SPC-24

1.1, Mô tả sản phẩm
Đầu báo khói beam SPC-24 Hochiki là đầu báo dò khói sử dụng phương thức dò khói bằng cách phát hiện mức độ che phủ chùm tia sáng giữa đầu phát và đầu thu theo một tỉ lệ đã đặt trước.
Thiết bị này thường được đặt ở những nơi mà khói sinh ra từ đám cháy có thể cắt ngang tia chiếu giữa đầu phát và đầu thu.
Sau đó đầu thu sẽ liên tục giám sát và phân tích cường độ các tia chiếu nhận được từ đầu phát.
Nếu có khói cắt ngang, cường độ các tia chiếu nhận được sẽ giảm xuống đến ngưỡng báo cháy, tín hiệu báo động sẽ được truyền về tủ trung tâm dưới dạng tiếp điểm khô.
1.2, Tính năng sản phẩm
Mẫu đầu bảo khói thường này được thiết kế với vi xử lý riêng nhằm tăng cường độ tin cậy.
Lắp đặt và cân chinh dễ dàng với đèn LED báo cường độ tín hiệu.
Phạm vi bảo vệ: 60 feet (18m) theo chiều ngang với khoảng cách giữa 2 beam là từ 32.8 feet (10m) – 328 ft (100m).
Tự động cân chỉnh và báo lỗi cho trường hợp bụi.
Có 3 mức độ nhạy có thể chỉnh được.

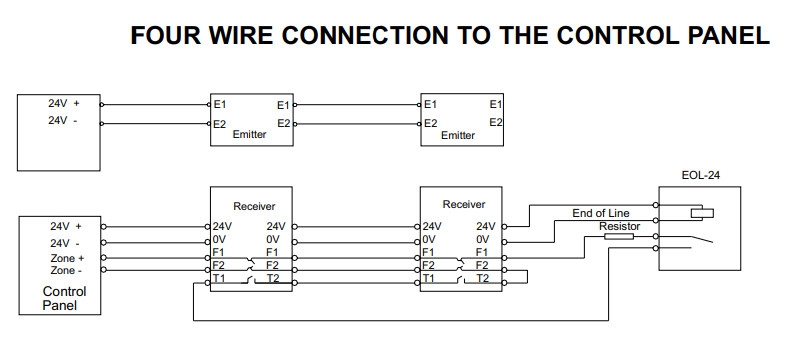

Có 2 rờ-le báo cháy và báo lỗi.
Có bộ lọc tự cân chỉnh nhằm đảm bảo độ nhạy.

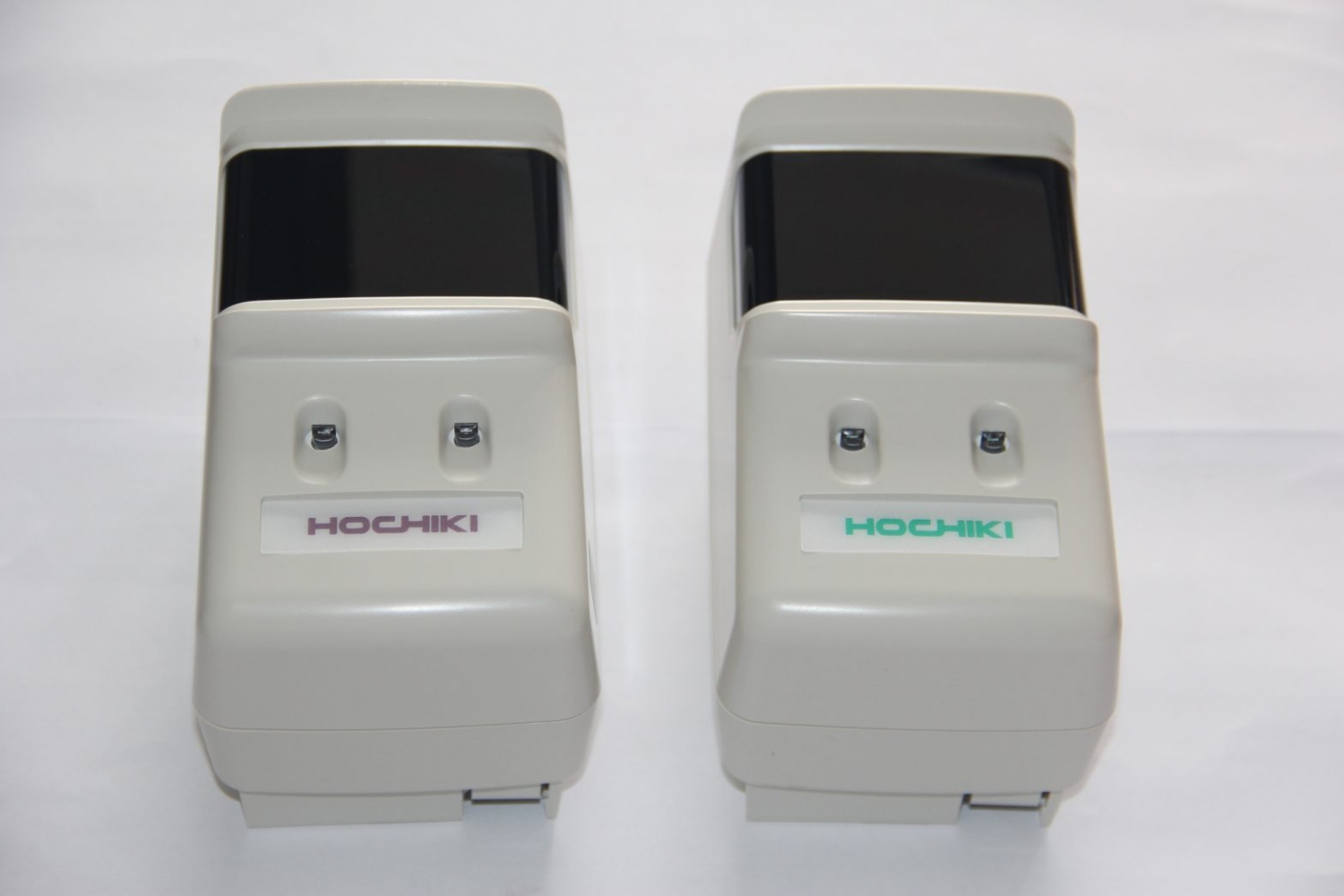

Phân biệt đầu phát và đầu thu thông qua màu sắc nhãn dán.
Góc điều chỉnh: -6°～ 6°.
Góc sai lệch đường truyền ánh sáng: ±0.5°.



2, Lắp đặt và sử dụng

• Đầu báo hochiki làm việc theo nguyên tắc bị chắn ánh sáng.
• Tránh bất kì vật nào che chắn, di chuyển trong phạm vi đường truyền ánh sáng khi lắp đặt.
• Tường lắp đầu báo hoặc tấm phản xạ phải chắc chắn và phẳng.
• Đầu báo lắp dọc theo bức tường.
• Tường phải phẳng nhưng không bị ảnh hưởng bởi các nhân tố môi trường.
• Nếu đầu báo được lắp đặt trên giá đỡ dạng thanh kim loại thì đòi hỏi phải chắc chắn.

2.1, Chú ý khi lắp đặt

        Không lắp đầu báo ở những nơi:

• Chiều cao quá 40m.
• Nơi không có mái che.
• Chiều cao nhỏ hơn 1.5m.
• Nơi có nhiều bụi, hơi nước.
• Nơi sạch sẽ nhưng có thể bụi bẩn trong một vài trường hợp đựac biệt.
• Nhiệt độ cao. Chú ý nhiệt độ mái nơi lắp thiết bị không quá 50℃ khi trời nắng.
• Nơi không thể bảo trì.
• Nơi lắp đặc chụi tác động bởi rung động máy móc.
• Vật thể cố định, di chuyển trong vòng 1m trong đường truyền ánh sáng.
• Vùng có từ trường mạch.

2.2, Lưu ý khi lắp đặt đầu báo khói beam và tấm phản xạ

• Khi chiều cao không quá 5m thì lắp đặt đầu báo khói và tấm phản xạ phải được thực hiên trên hai bức tường đối diện nhau và cách trần 0.5m.
• Khi chiều cao từ 5m đến 8m, đầu báo và tấm phản xạ phải được lắp trên hai bức tường đối diện nhau và cách trần từ 0.5m đến 1m.
• Khi chiều cao lớn hơn 8m, mái có đỉnh nhọn không trần, đầu báo và tấm phản xạ phải lắp trên hai bức tường đối diện nhau cách sàn 8m, chắc chắn rằng khoảng cách giữa đầu báo, tấm phản xạ với đỉnh cao nhất của toà nhà phải lớn hơn 0.5m.
• Với cấu trúc nhà mái chữ A chiều cao khoảng 8m, đầu báo và tấm phản xạ phải được lắp trên hai bức tường đối diện nhau cách đỉnh mái 1.5m.

  3, Hướng dẫn điều chỉnh đầu phát và đầu thu

• Sử dụng trục quang học của đầu phát để điều chỉnh lỗ tầm nhìn của đầu phát sao cho khi nhìn vào lỗ tầm nhìn ta thấy được đầu thu nằm trong lỗ tầm nhìn, xong đóng nắp đầu phát lại.Rồi ta qua phía đầu thu sử dụng trục quang học của đầu thu để điều chỉnh đầu lỗ tầm nhìn của đầu thu sao cho khi nhìn vào lỗ tầm nhìn ta thấy được đầu phát nằm trong lỗ tầm nhìn, xong đóng nắp đầu thu lại.
• Đèn màu xanh trên đầu phát và đầu thu sáng nhấp nháy là hoạt động bình thường.
• Với phạm vi giám sát rộng: Chiều ngang 15m, chiều dài báo khói tia hồng ngoại 100 mét đầu báo khói Beam SPC-24 Hochiki chắc chắn sẽ là sự lựa chọn tuyệt vời cho bạn nếu muốn sử dụng vì rất phù hợp với đa số nhu cầu hiện nay. Tại hochiki-fire.com.vn bạn có thể tìm thấy sản phẩm này về chất lượng và chế độ bảo hành theo chính hãng Hochiki và các thiết bị báo cháy khác. Nếu bạn có thắc mắc xung quan vui lòng để lại thông tin bên dưới để được nhân viên chúng tôi hỗ trợ.

• 4, Thông số kĩ thuật

• Điện áp làm việc 24VDC.
• Điện áp cung cấp 19VDC ÷33VDC.
• Dòng giám sát đầu phát 50μA @24VDC, 25°C, đầu thu 200μA @24VDC, 25°C.
• Dòng khi báo động 20mA @24DC dòng khi báo lỗi 20mA @24VDC.
• Nhiệt độ làm việc 14° F ÷122° F nhiệt độ lắp đặt theo chuẩn UL 32° F ÷100° F.
• Kiểm tra độ nhạy tấm film do Hochiki cung cấp cho phép góc lệch tối đa đầu phát +/- 0.5°, đầu thu +/-1.0°
• Kích thước 3.2″W x 5.5″H x 4.0″D cách gắn gắn trên tường hoặc trên hợp đơn độ ẩm tối đa 95% R.H. không ngưng tụ.
